在选型与集成时，为什么行星齿轮减速机的图纸非常重要？

作为一家专注研发与生产行星齿轮减速机10余年的公司，合纵重工在对接来自工业、机械、化工、船舶等多个领域客户的过程中发现，几乎所有客户都非常重视查看与核验行星齿轮减速机的图纸。

那么，行星齿轮减速机图纸主要发挥着什么作用呢？

1.直观看到多种参数，确保机械接口匹配

在实际的机械应用中，行星齿轮减速机需要与电机、联轴器、工作机直接连接，从而发挥传递动力并减速的目的。

行星齿轮减速机的图纸明确标注了：输入/输出轴的直径、长度、键槽尺寸（宽度、深度、位置）、安装法兰孔分布圆、螺栓孔数量与规格、定位止口直径与公差、整体外形轮廓（长×宽×高）等核心参数，是客户直观判断选型是否正确的重要参考。

若缺少准确的行星齿轮减速机图纸，极易出现轴径不匹配、法兰无法对孔、空间干涉等问题，导致现场无法安装或需返工，严重影响项目进度和成本。

2.在紧凑空间布局时，提前验证可行性

在紧凑型设备（如工程机械、自动化产线）中，行星齿轮减速机的安装空间非常有限。通过行星齿轮减速机的三维外形图或二维投影图，工程师可提前在CAD系统中进行装配仿真，以确保行星齿轮减速机可以安装到位。

3.支撑结构强度与支撑设计时的参照

大型行星齿轮减速机（如输出扭矩数万牛米级别）自重可达数百公斤，且运行中会产生反作用力矩。在这种情况下，行星齿轮减速机的图纸不仅可以预设重心位置，也可以提供安装底脚或法兰的受力参考等信息。

这些信息对设备底座、机架或钢结构的设计至关重要，可防止因支撑不足导致的振动、变形甚至断裂。

4.辅助润滑与维护的计划

行星齿轮减速器的图纸可标注行星齿轮减速器的油位观察窗或油尺位置、放油口与加油口方位以及密封结构形式。

这些细节直接影响后期维护的便利性与可靠性，尤其在矿山、冶金等恶劣工况下，合理的维护通道设计可大幅延长设备寿命。

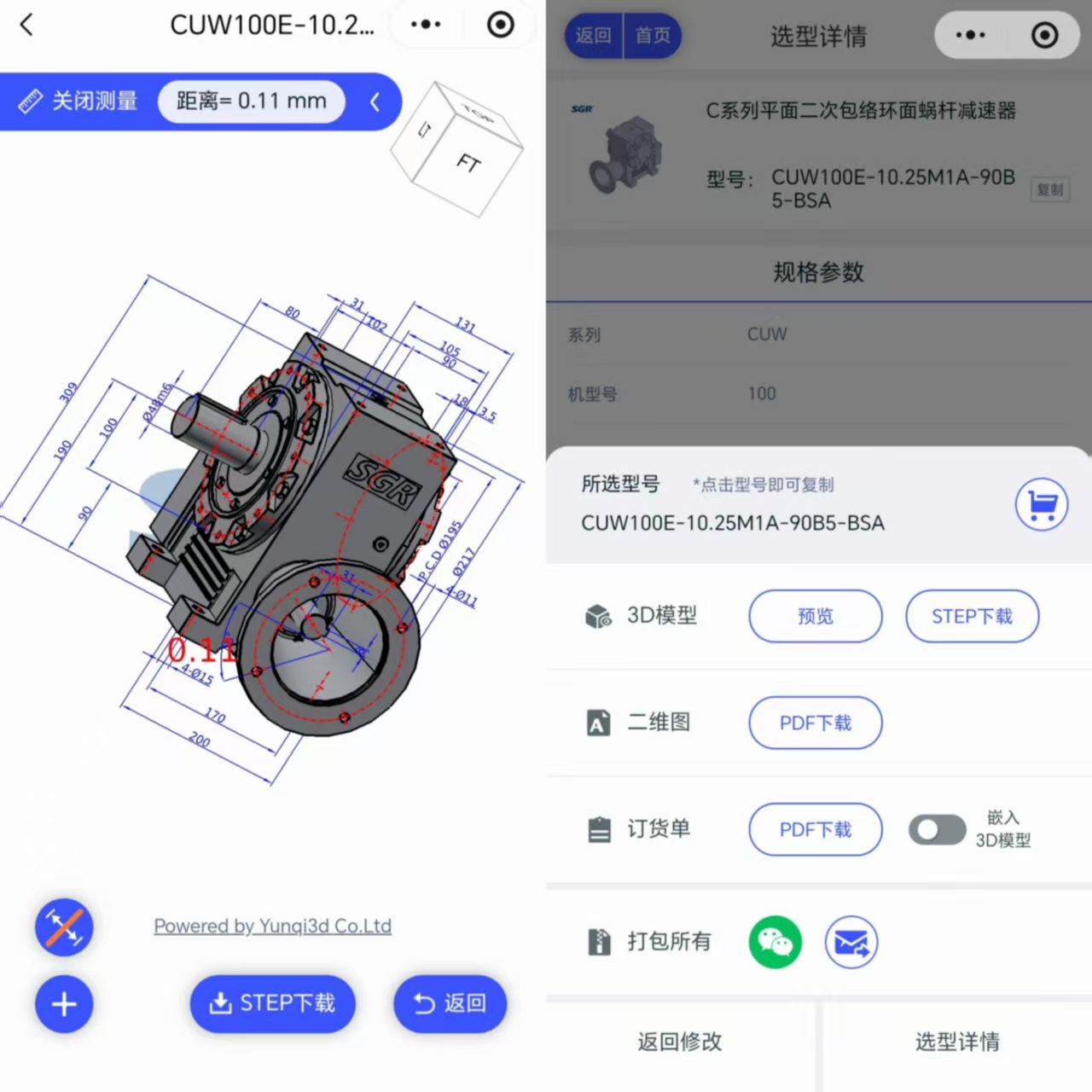

值得说明的是，目前，老牌行星齿轮减速机厂家合纵重工上线了减速机3D选型系统，可根据客户需求的减速机产品参数，自动生成减速机3D模型图，基于3D模型图，客户可选择任意两个平行面，测量垂直距离，非常方便在采购前，预览核对减速器的参数细节，选到满意的减速机产品。
