如何为工业机械、机器人、汽车系统和高扭矩应用选择行星齿轮箱

工业机械、机器人和汽车系统都依赖于能够在紧凑的占地面积内传输高扭矩的组件，很少有机械组件能像 行星齿轮箱 。本指南介绍了这些齿轮系统的工作原理、可用类型以及为要求苛刻的应用选择齿轮系统时应权衡的因素。

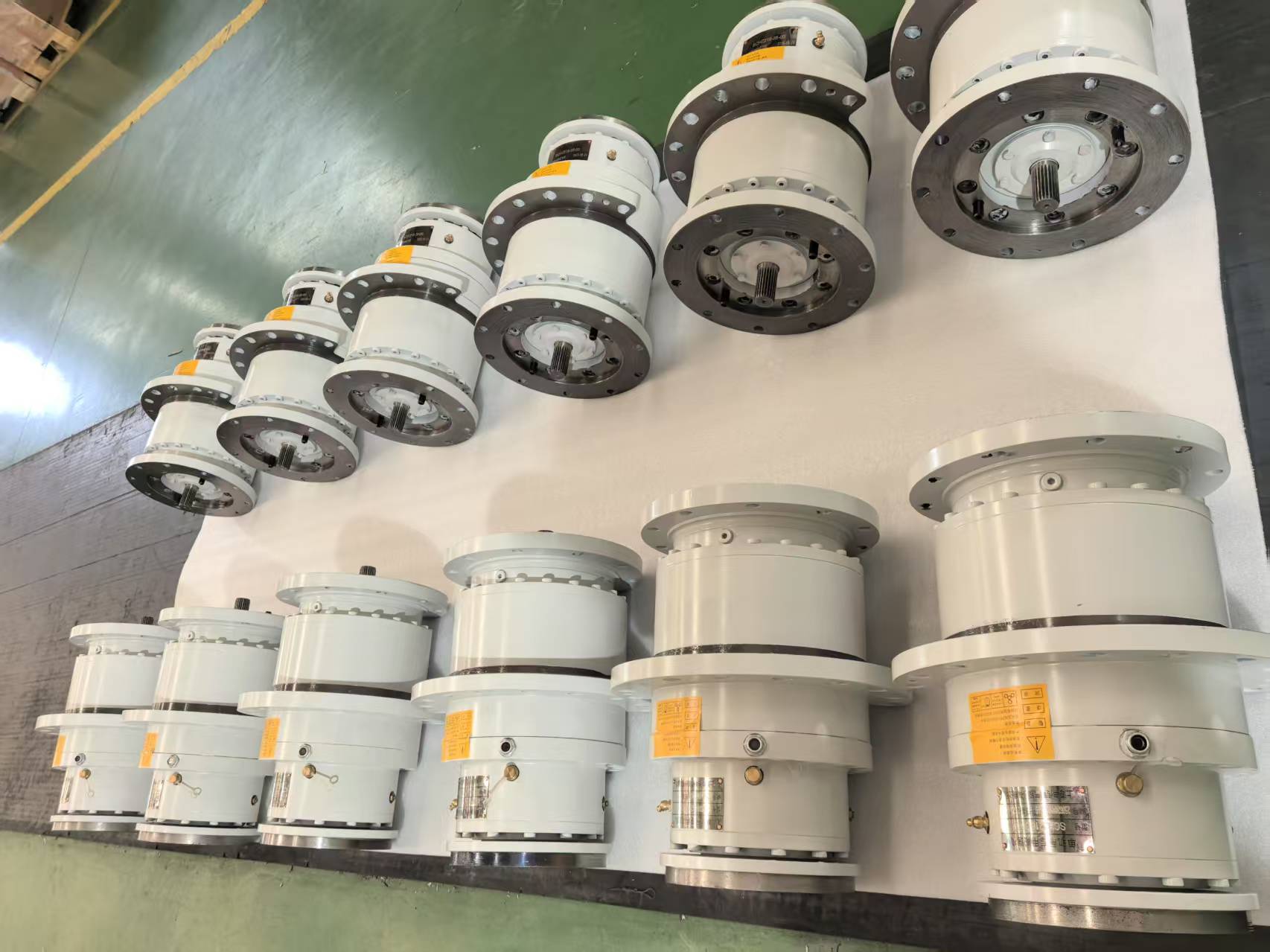

什么是行星齿轮箱以及行星齿轮系统如何工作？

行星齿轮箱也称为行星齿轮箱，是围绕三个核心部件构建的齿轮减速或齿轮增速机构：中央太阳齿轮、围绕其运行的一组行星齿轮以及具有与行星齿轮啮合的内齿的外环齿轮。行星齿轮由旋转托架固定到位，并且根据哪个部件被固定、哪个部件被驱动以及哪个部件是输出，该组件可以在非常紧凑的外壳内产生各种减速比。

行星齿轮系统结构赋予了该设计其决定性特征。由于多个行星齿轮同时分担传递的负载，而不是像简单齿轮系中那样由一对齿轮承载全部扭矩，因此负载同时分布在多个接触点上。这种太阳轮、行星齿轮、齿圈布置对于扭矩传输变速箱系统如何在不需要较大外壳的情况下实现高容量至关重要。其结果是一种紧凑的齿轮减速机构，适合空间有限但扭矩要求高的应用。

行星齿轮箱主要有哪些类型？

行星齿轮箱主要根据减速级数量、轴方向以及应用所需的精度水平进行分类。

单级行星齿轮箱

单级行星齿轮箱使用一组太阳齿轮、行星齿轮和环形齿轮来实现适度的减速比。这种配置紧凑且高效，当所需的传动比落在单个齿轮组实际可以提供的范围内时，通常会选择这种配置。

多级行星齿轮箱

多级行星齿轮箱串联连接两个或多个行星齿轮组，一级的输出驱动下一级的输入。与单级设计相比，这允许更高的总体减速比，尽管它增加了长度并在每个添加的级上增加了一些额外的间隙。

直列行星减速机

直列行星减速机使输入轴和输出轴保持在同一轴线上，从而简化了与电机和驱动设备的耦合，是工业自动化中最常见的配置之一。

直角行星齿轮箱

直角行星齿轮箱采用锥齿轮或准双曲面齿轮级，可将动力传输重定向九十度，这在空间限制或布局要求不允许直列布置时非常有用。

精密行星减速机

精密行星齿轮装置按照更严格的公差制造，专门用于最大限度地减少齿隙和定位误差，使其适用于精度与扭矩能力同样重要的运动控制和机器人应用。

行星齿轮箱常用在哪些地方？

行星齿轮箱出现在需要高扭矩、紧凑尺寸和可靠动力传输组合的各个行业中。

工业自动化机械用途 行星齿轮箱 广泛应用于伺服驱动轴、分度台和包装设备，其中精确的运动控制和可重复定位至关重要。机器人驱动系统依靠行星齿轮箱进行关节驱动，因为机器人手臂需要在小外壳中提供高扭矩密度，以保持整个手臂的轻量化和响应能力。当紧凑型驱动单元需要在长时间运行期间处理可变负载时，传送带系统变速箱应用有利于行星设计。汽车变速箱系统使用自动变速箱内的​​行星齿轮组来实现多个齿轮比，而无需大量单独的齿轮对。工程机械驱动装置（包括挖掘机和起重机中的驱动装置）依靠行星最终传动装置来提供直接安装在车轮或履带上的紧凑外壳中的重型提升和移动所需的高扭矩。

应用领域	典型用途	主要要求
工业自动化	伺服轴、分度台	可重复定位
机器人技术	联合驱动	高扭矩密度、低重量
输送系统	皮带传动装置	可变负载下的耐久性
汽车	自动变速箱	紧凑空间内的多种比例
工程机械	最终传动	高扭矩、重负荷运行

行星齿轮箱应提供哪些性能特性？

精心设计的行星齿轮箱需要根据应用的最需要来平衡扭矩容量、精度和机械效率。

高扭矩密度齿轮箱的性能直接来自行星布置的负载共享性质，其中多个齿轮啮合并行工作，而不是一对承载满负载。低齿隙精密齿轮设计在运动控制应用中最为重要，其中输入和输出之间的任何旋转间隙都会直接转化为定位误差。高效动力传输受到轮齿质量、润滑和轴承选择的影响，因为每个附加级或啮合点都会带来一些机械损失。平稳的旋转齿轮系统行为，意味着最小的振动和一致的输出速度，取决于制造精度以及太阳齿轮、行星齿轮和环形齿轮之间的正确对准。

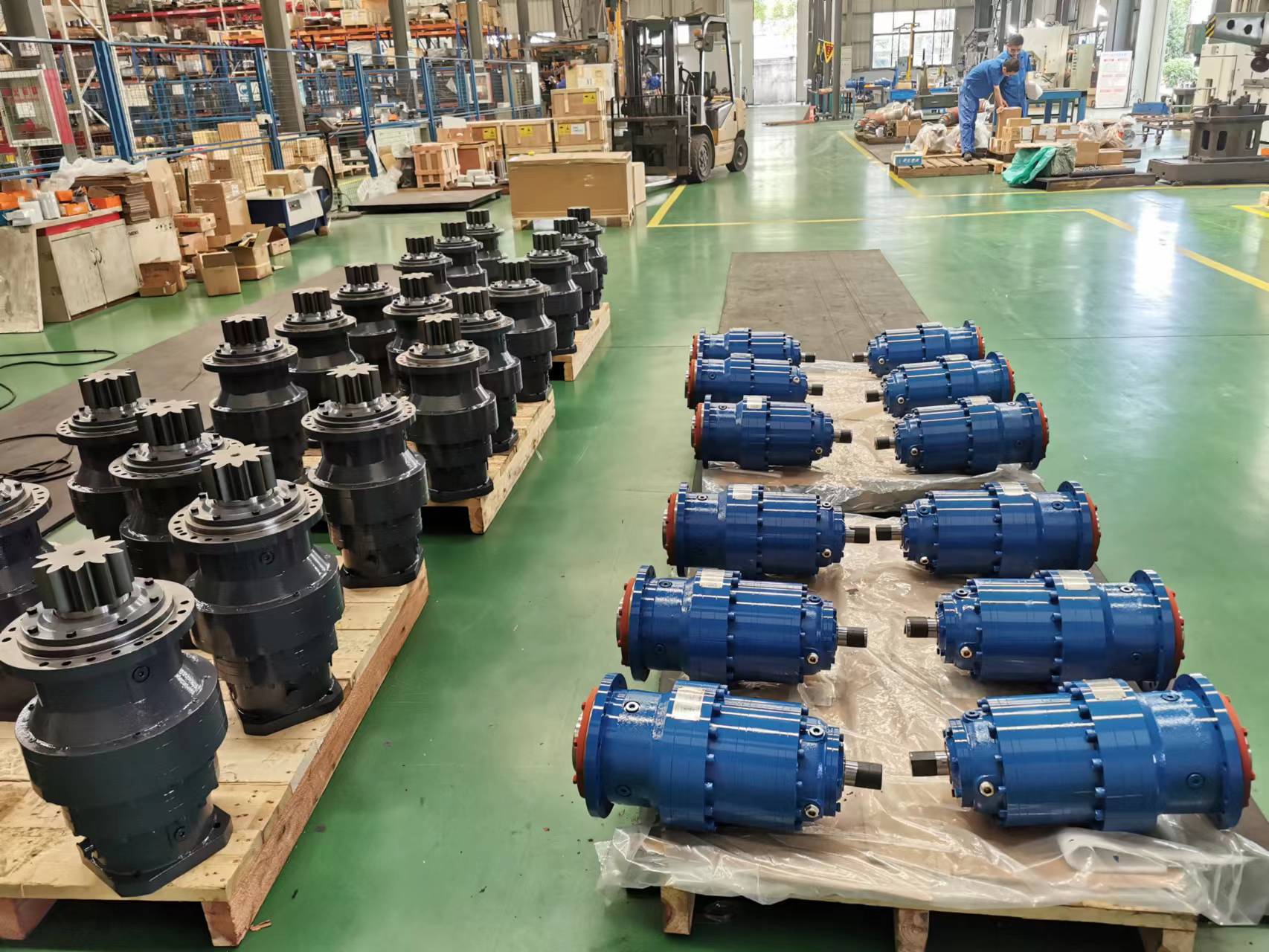

行星齿轮箱是如何制造的？

制造行星齿轮箱涉及一系列精密加工、热处理和装配步骤，旨在实现所有齿轮部件的严格公差。

每个阶段都会影响变速箱的最终性能，跳过或仓促任何步骤，特别是热处理或对准校准，往往会在使用中表现为过早磨损或过度间隙。

行星齿轮箱与其他齿轮箱类型相比如何？

行星齿轮箱是多种齿轮减速方法之一，将它们与替代设计进行比较有助于明确行星配置何时是更好的选择。

行星齿轮箱与蜗杆齿轮箱的比较通常归结为扭矩密度和效率与自锁能力。蜗杆变速箱提供强大的自锁性能，但代价是效率较低，因为蜗杆和轮之间的滑动接触比行星齿轮组中的滚动接触产生更多的摩擦。行星齿轮箱与斜齿轮齿轮箱的比较有些不同，因为斜齿轮齿轮箱也可以实现高效率，但由于其负载共享齿轮布置，行星设计通常为等效扭矩额定值提供更小的占地面积。

这些系统之间的齿轮减速器比较最终取决于应用的优先级。扭矩密度比较有利于行星设计的是在空间受限的安装中，例如机器人关节或轮内驱动器，而蜗杆和螺旋齿轮箱在成本、简单性或自锁行为超过紧凑行星布局的优点的应用中仍然很常见。

行星齿轮箱的常见问题或限制有哪些？

行星齿轮箱机械坚固，但也不能避免磨损和操作问题，特别是在要求苛刻的工作循环下。

随着行星齿轮轴承或滚针经历重复的循环负载，轴承磨损变速箱问题会随着时间的推移而出现，这种磨损最终会增加齿隙并降低定位精度。润滑故障齿轮系统问题是过早磨损的常见根本原因，因为润滑剂不足或退化会增加齿轮啮合点和轴承表面的摩擦和热量。齿轮箱的噪音和振动症状通常表明正在出现问题，例如轮齿磨损、轴承损坏或润滑故障，监测这些症状可以帮助在故障发生之前发现问题。行星齿轮的不对中情况，无论是安装错误还是轴在负载下的偏转，都会导致行星齿轮上的负载分布不均匀，并加速特定齿的磨损。当扭矩需求超过装置的额定容量时，就会出现齿轮箱过载损坏的情况，严重时可能导致齿折断、轴承故障或托架变形。

如何选择合适的行星齿轮箱？

选择合适的行星齿轮箱需要将多个技术参数与应用的具体要求相匹配，而不是仅根据尺寸或成本进行选择。

有条理的选择过程通常从定义所需的输出扭矩和速度开始，然后缩小比率选项，最后确认安装配置和环境等级适合安装。跳过任何这些步骤都会增加选择尺寸不足以满足峰值负载或与驱动电机速度范围不匹配的变速箱的风险。

行星齿轮箱技术的未来趋势是什么？

行星齿轮箱技术随着自动化、精密制造和材料工程的更广泛趋势而不断发展。

紧凑型自动化驱动器越来越多地将电机、变速箱和控制电子设备集成到单个外壳中，降低安装复杂性，同时保持行星设计的扭矩密度优势。智能状态监测变速箱系统使用嵌入式传感器来跟踪振动、温度和润滑状况，使维护团队能够在导致计划外停机之前识别正在出现的问题。随着自动化设备进入与人类工人共享的环境，低噪音齿轮设计已成为越来越重要的优先事项，推动了齿形设计和制造精度的改进。先进的材料齿轮工程，包括改进的合金选择和表面处理，可以延长齿轮的使用寿命，并在相同的物理范围内实现更高的额定扭矩。总之，这些发展表明行星齿轮箱更加智能、更加紧凑，并且更适合现代自动化系统的需求。

常见问题解答

什么是行星变速箱？

行星齿轮箱是一种围绕中心太阳齿轮、轨道行星齿轮和外环齿轮构建的齿轮减速机构，旨在在紧凑的外壳内传输高扭矩。

行星齿轮箱有什么用途？

行星齿轮箱用于降低电机和驱动设备之间的速度并增加扭矩，通常用于机器人、工业自动化、汽车变速器和重型机械。

行星齿轮系统如何工作？

行星齿轮系统的工作原理是让行星齿轮同时与中心太阳齿轮和外齿圈啮合，根据配置，行星架、太阳齿轮或齿圈用作输入、输出或固定元件。

行星齿轮箱有哪些优点？

行星齿轮箱的优点包括高扭矩密度、相对于扭矩容量的紧凑尺寸、同轴轴对准以及跨多个齿轮啮合的负载共享。

行星齿轮箱与蜗轮蜗杆齿轮箱哪个更好？

两者都不是普遍更好，因为行星齿轮箱通常提供更高的效率和扭矩密度，而蜗杆齿轮箱提供在特定保持应用中有用的自锁行为。

行星齿轮箱的使用寿命是多长？

行星齿轮箱的使用寿命取决于负载条件、润滑维护和对准等因素，正确维护的装置通常可以在额定条件下提供较长的使用寿命。
