双包络蜗轮减速机与传统蜗轮传动的3大区别

很多人都熟悉 双包络蜗轮减速机 ;它是工业动力传动领域的一张“熟面孔”，凭借结构紧凑、传动平稳、能够实现高减速比等优点，广泛应用于各个工业和机械领域。

近年来，越来越多的人开始购买双包络蜗轮减速机。那么，双包络蜗轮减速机和传统蜗轮传动有什么区别呢？

不同的啮合原理

传统蜗轮传动通常采用圆柱蜗杆与斜齿轮啮合，这种布置导致点或线接触，实际承载面积较小，且容易产生应力集中，导致磨损快、效率低。

双包络环面蜗轮蜗杆减速机的独特之处在于其“双包络”结构。在蜗杆加工过程中，通过两次包络运动生成复杂的曲面，从而实现与蜗轮同时多齿啮合。这创造了一种高接触比驱动，其特征是表面接触和多线共轭的组合。这种啮合方法的优点是显而易见的：接触面积显着增加，从而大大提高了承载能力。

机械性能显着差异

人们根深蒂固地认为蜗轮传动效率低下。标准蜗轮传动的运行效率通常只有 40%–70%（随着减速比的增加，该数字会显着下降），这主要是由于蜗杆和蜗轮齿面之间的强烈滑动摩擦。此外，传统蜗轮传动装置的承载能力适中，适合轻到中负载应用。

相比之下，双包络蜗轮减速机提供高扭矩密度和承载能力。它们在需要高输出力和紧凑安装的应用中表现出色，同时还表现出卓越的抗冲击载荷和耐磨性。

正是机械性能的差异，导致了传统蜗轮传动和双包络蜗轮减速机的应用范围存在巨大差异。双包络蜗轮减速机广泛用于要求极高可靠性的应用中，例如冶金轧机、矿井提升机、船用舵机和重型建筑机械，而标准蜗轮传动装置通常用于传送带和一般工业设备等设置。

制造工艺和成本不同

传统蜗轮传动结构简单、制造工艺成熟、成本低、适合大批量生产。

相比之下，双包络蜗轮减速机采用复杂的蜗杆表面几何形状，需要专门的数控机床和精密齿轮磨削工艺；因此，它们的制造困难且耗时，成本较高，并且代表了一种相对新型的传输设备。

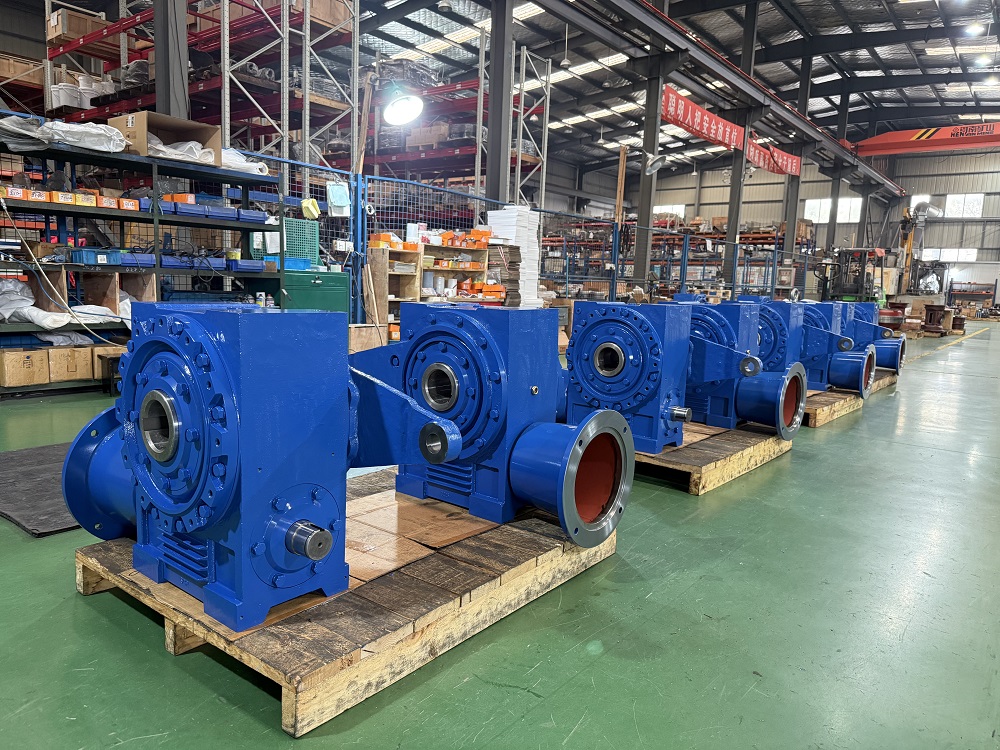

例如，SGR开发制造的双包络蜗轮减速机，其特点是蜗杆与蜗轮之间为多齿啮合。蜗杆采用20CrMnTi钢，经渗碳、淬火、精密磨削制成，蜗轮采用高性能合金青铜制成，确保持久耐磨、传动效率高、使用寿命长。与同规格的圆柱蜗轮组相比，该减速机的承载能力和传动效率显着提高；此外，它们还具有高传动比下的机械自锁能力，有效增强了起重机械的安全性。

选择双包络蜗轮蜗杆减速机时应考虑哪些因素？

蜗轮减速机基于滑动摩擦原理运行。它们的减速比通常为 5:1 至 100:1；一般来说，减速比越高，导程角越小，效率越低。选择蜗轮减速机时，需要平衡减速比和效率，选择满足两者要求的型号。

此外，为了长时间运行，必须考虑散热措施，例如安装风扇或油冷却系统，或选择配备散热片的铸铁外壳。

蜗轮减速机的材料和制造工艺是其性能的关键决定因素。领先的制造商通常使用合金钢（例如 20CrMnTi）来制造蜗杆，使用锡青铜（ZCuSn10P1）或铝青铜来制造蜗轮，这些材料具有出色的耐磨性和低摩擦性。部件经过渗碳、淬火、磨削处理，具有高硬度和持久耐磨性，传动效率高，使用寿命长。

相反，如果劣质产品中的蜗轮材料采用铸铁来代替，则使用寿命会大大缩短。

选择一家值得信赖、可靠的蜗轮减速机制造商从源头上解决问题，可以省去很多麻烦。如果减速机用于专用设备，例如船舶、电梯或起重机械，建议核实制造商是否持有相关行业认证；例如，对于海洋应用，非常需要获得俄罗斯海事船舶登记处 (RS) 的认证。（作者，SGR，Angie 张）
